植筋加固技术
常用于加强建筑物和桥梁结构改造、(粘钢、植筋、)等工程
植筋加固工序
2植筋加固工序
弹线定位钻孔清洗注胶植筋硬化拉伸试验钢筋混凝土
3施工作业
3.1 弹线定位
根据设计图上的副筋位置和数量，错开原来的结构公斤位置，显示植筋位置。如果相关部门进行检查，合格后就可以钻孔。
3.2钻
用冲击钻头钻孔时，钻孔直径要比钢筋直径大5毫米左右，钢筋要选择第一钢生产的25钢筋，钻头要选择30的合金钢钻头。孔深尺寸15D(375毫米)，实际钻孔深度400毫米。钻孔时，钻头始终垂直于圆柱体。
3.3吹孔
清洁孔是植筋中最重要的部分。穿孔后，内部灰分、灰较多，直接影响植筋的质量，因此一定要把洞内的杂物清理干净。方法是用希德利刷子(这种刷子不能掉毛)，套上延长棒，延伸到洞底，前后抽动，取出灰尘和碎屑，用压缩空气吹出洞内灰尘。吹一下。钻孔清理结束后，由设计等相关部门验收合格后才能进行到注胶。
3.4注胶
硅化物RE500植筋粘合剂是双组分专用成品，将一套强大的植筋粘合剂放入套筒内，放入专用手动注射器，缓慢扣动扳机，从铂炮口排出比较薄的粘合剂，不使用，螺旋混合口塞进洞底。例如：钢筋植入后，孔内注胶达到80%即可，使孔内胶水填满，不能流出胶液。在洞里填满胶水后，应该就是植筋。

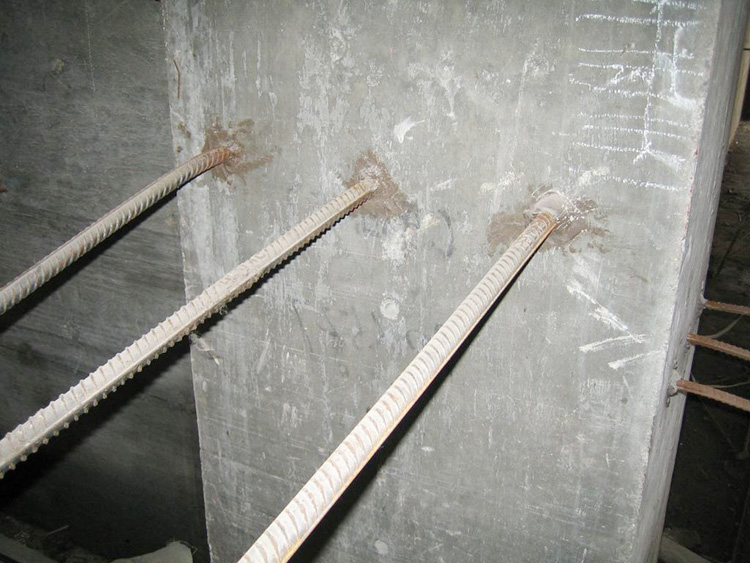

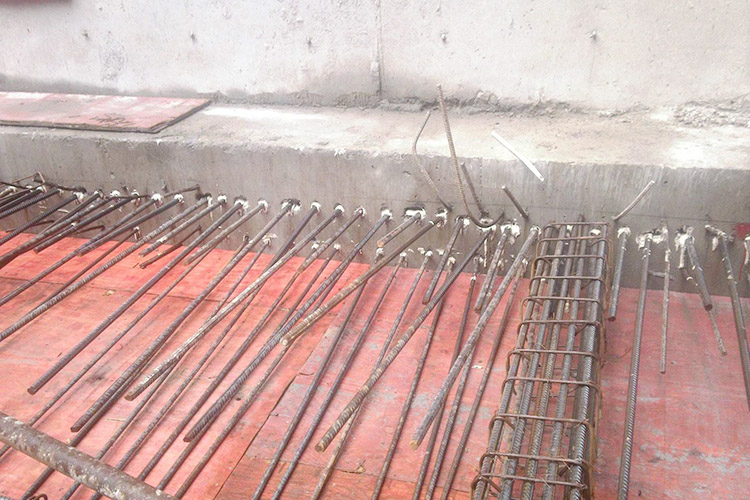

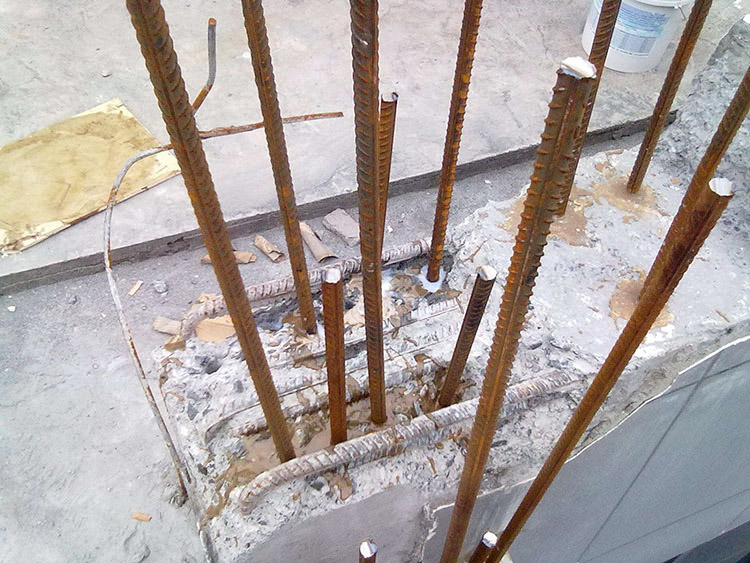

3.5植筋加固
支持注胶前梁基础样板，使植筋以后的钢筋位置变得更加容易。植筋前，钢条需要部分用钢丝刷子反复擦拭，去除铁锈，然后用酒精或丙酮冲洗。在钻头上注入粘合剂后，立即将去除铁锈的钢筋放入孔中，在钢筋接触到孔底之前，不能中途反向翻转。3.6固化硬化
钢筋植入后，放置在梁底部模板上，在强大的植筋粘合剂完全固化之前，不能振动钢筋。
强力植筋胶在常温下完成固化，50h后可进行下一次工程施工。
3.7测试测试
对植筋施工前使用的钢筋和植筋胶进行现场拉拔试验，确保钢筋和植筋胶符合设计要求。
方法是制作与植筋部位混凝土构件强度等级相同的混凝土试件，按照植筋阶段植入3套钢筋，植筋粘合剂完全固化后进行拉拔试验。实验用专用钢筋测功机在施加力达到级钢筋屈服强度(450N/mm2)时，出现颈收缩现象，接着断裂。
测试时，测力计施加在夹具上的力必须与FCFYK(FC:测力计施加的力，N/MM2)一致。FYK:钢筋的屈服强度，N/mm2)
实验表明，植筋用植筋粘合剂的强度大于钢筋的屈服强度，植筋的破坏是钢筋的屈服破坏，不是粘合剂的粘合破坏，表明钢筋和植筋粘合剂都合格。
植筋后进行非破坏性拉拔试验，用于检测工作状态的植筋质量，检验数量为植筋总数的10%。
在测试中，称重传感器的力小于钢筋的屈服强度，大于设计部门提供的植筋设计锚固力值。公式是FM
考试实验合格后，可以进行下一个工程。
3.8筋、地形、浇注混凝土钢筋通过拉伸试验后，可以根据施工图纸开始筋、地形、浇注凝固。
